许多朋友还不熟悉Revit软件，遇到不能创建放样的问题还一脸懵，不过别急，下面笔者就分享Revit不能创建放样的详细处理教程，希望对你们有所帮助哦。

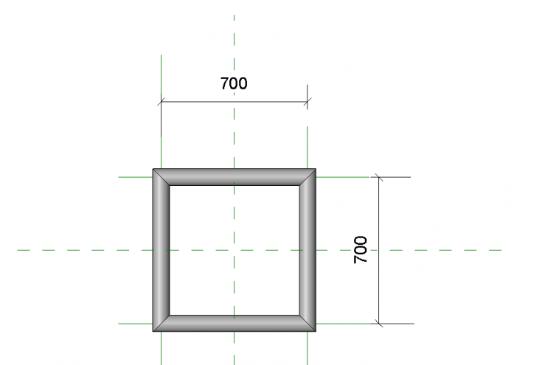

这里以在“常规模型”族样板创建一个路径为正方形，轮廓为半径40的圆进行放样。

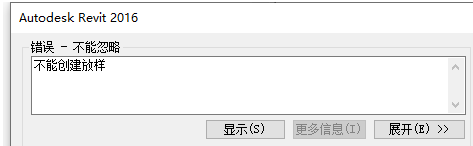

当将路径四角变成一个四角圆角半径为40的弧形路径时却显示无法创建成功。

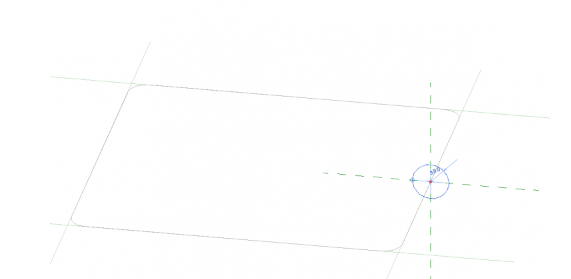

问题出现时的原因：在轮廓再沿路径形成模型的过程中，由于路径弯折处形成自相交的现象，程序不能创建成功。
处理操作方法一：

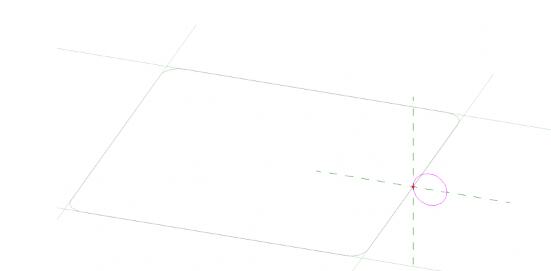

轮廓绘制时将轮廓放置在路径圆弧不会相交的那一侧，如图，这样就不会出现创建失败的现象了。
处理操作方法二：
将轮廓半径改成小于路径圆角半径即可。这里路径圆角半径为40，将轮廓半径改为39即可创建成功。
意义：在创建族的过程中，放样命令是经常使用到的，是通过是轮廓沿着一定路径形成形体的创建命令。当然在使用过程中也会出现问题，那么上文就是解决这一问题，通过修改路径或者适当缩小轮廓的方式来形成放样。
以上这里为各位分享了Revit不能创建放样的详细处理教程。有需要的朋友赶快来看看本篇文章吧。
